Descriere

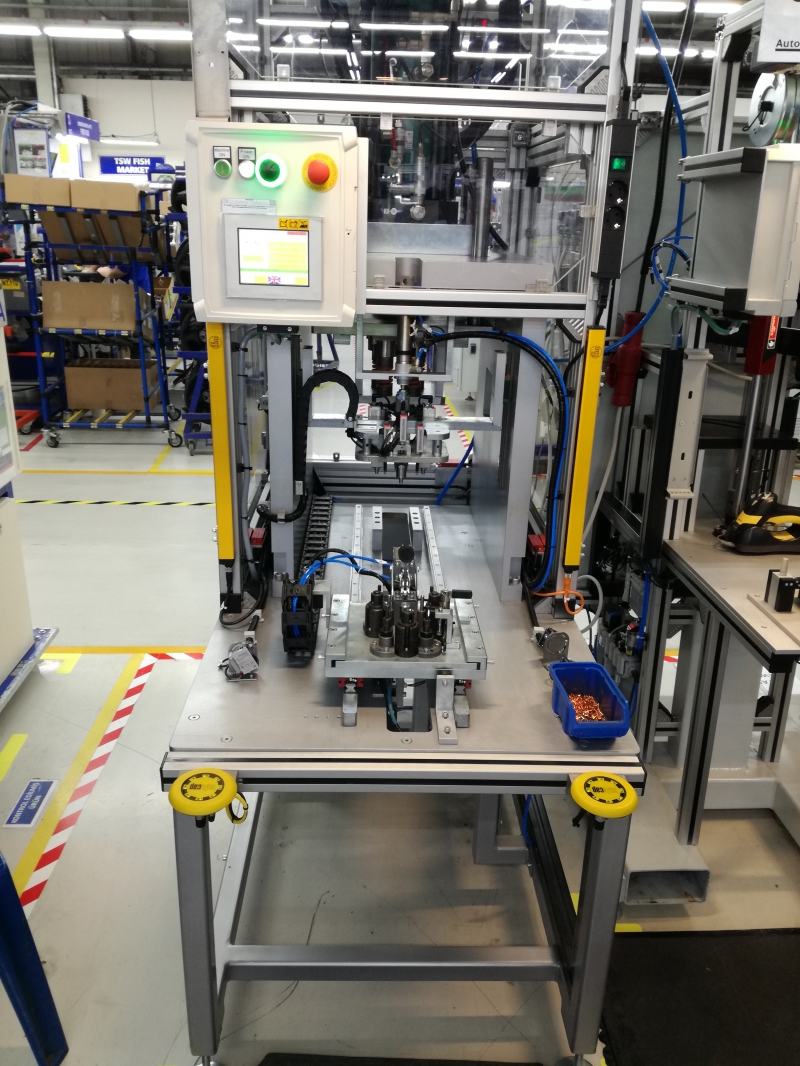

Stația realizează procesul de nituire si bucsare a una sau mai multe componente pe un produs. Stația asigură presarea la o forță specificata.
Prima etapă a procesului este de a lua din coșurile care sunt pe laturi, niturile și bucsile. Fiecare recipient este echipat cu fibre optice pentru a verifica dacă operatorul a luat cantitatea corectă de componente.
După ce niturile și bucsile sunt introduse în cuib, operatorul ia produsul și îl pune peste acele componente.
Produsul scanat cu un scaner 2D și datamatrix-ul sunt comparate cu cele ale parametrilor de setare.
Stațiile verifică prezența niturilor, prezența bușilor, de asemenea, culoarea acestora, daca una are altă culoare decât cealaltă.
Dacă totul este OK, produsul este blocat cu un cilindru, iar operatorul poate apăsa butonul de pornire.

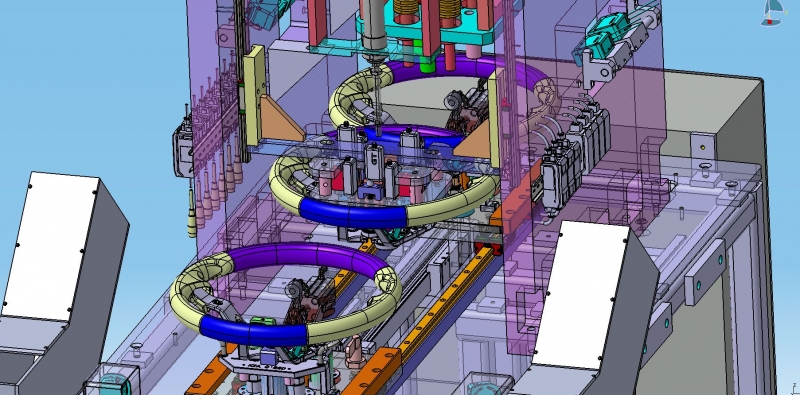

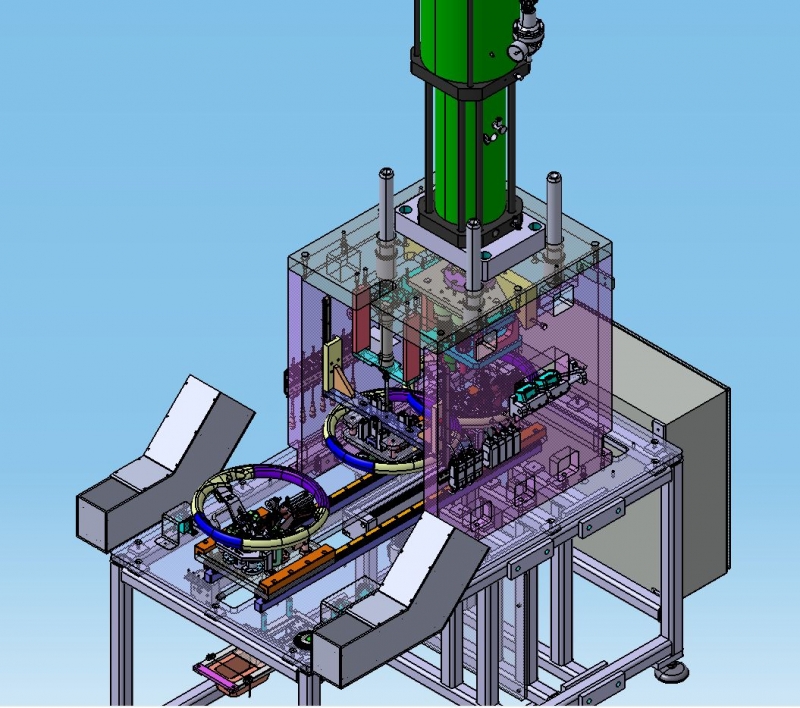

Sertarul intră în stație și când ajunge în poziția finală, senzorii de la stație verifică din nou prezența tuturor componentelor și dacă toate sunt în poziția corectă, cilindrul TOX sau pneumatic pornește presarea. Presiunea este controlată cu un manometru digital. După atingerea presiunii, cilindrul se ridică automat.
În următoarea etapă a procesului, sertarul vine automat în poziția de mijloc a stației unde se realizează verificarea înălțimii niturilor și a diametrului bucsilor.
Măsurarea este realizată de sistemul de senzori GT-2.
Dacă totul este OK, sertarul vine în poziție de bază și eliberează automat produsul de la stație.

Echipamente

• Cilindru pneumohidraulic sau cilindru pneumatic
• Scanner
• Senzori CMOS
• Fibrele optice
• Senzori laser
• Sistem pneumatic Festo
• HMI
• PLC
